Reihen-Endhaus in Aachen

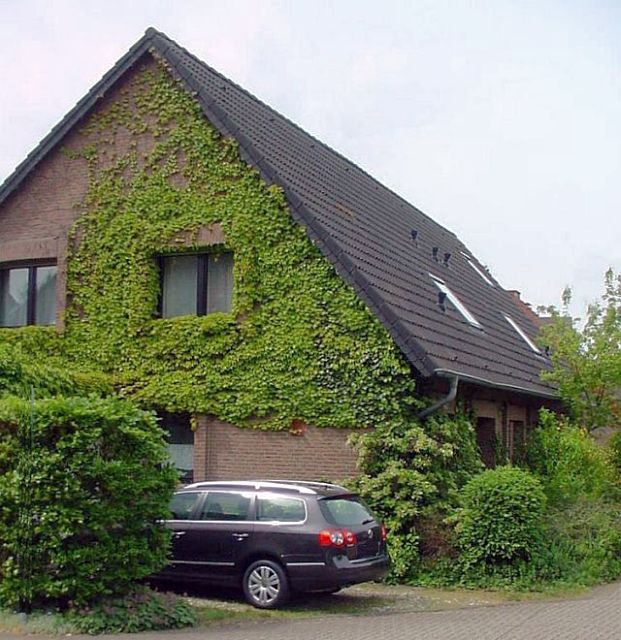

Typisches Reihen-Endhaus aus dem Jahr 1985ff [Foto: db]

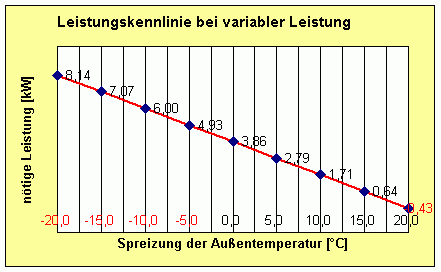

Objektdaten Beheizte Fläche: 190 m² auf 3 genutzten Geschossen. Dämmstandard: mäßig nach WSV 1982 gedämmt. Durchgehende Rolladenkästen. Atmosphärischer Gaskessel Vaillant 18kW auf Heizkörperheizung, 15 Körper, 2-Strang WarmWasser mit VGH Gaswasserheizer, permanente Zirkulation.	Die wirklich nötige Leistung über der Außentemperatur kam nur messtechnisch raus. [db]

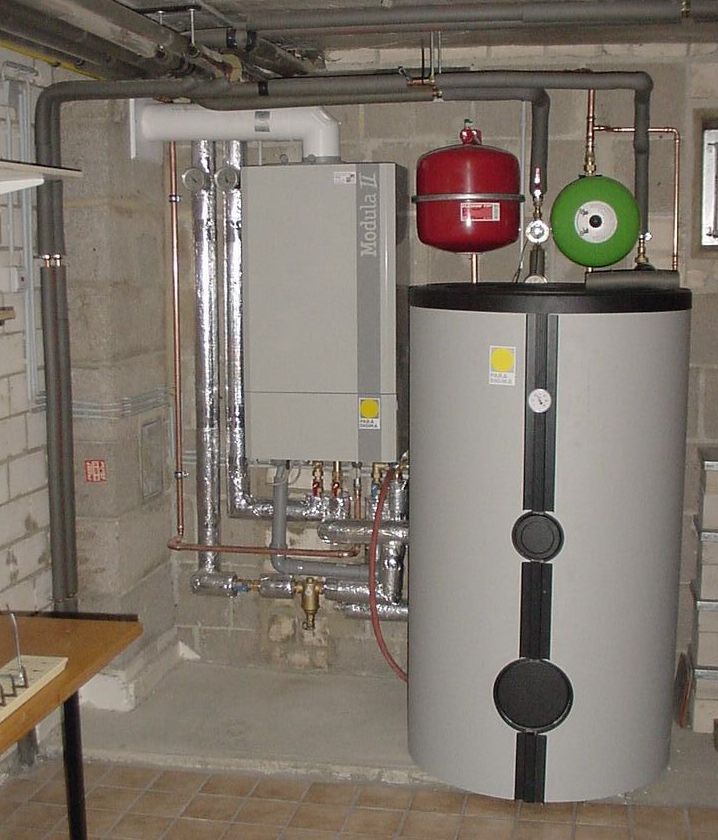

Durchgeführte Arbeiten Wärmebedarf mit Hüllflächenverfahren kontrolliert: 9kW. Bei nachträglicher Messung nach Umbau: 6kW. Planung auf energiesparende Heizanlage: Kessel, Verteilung, Warmwasser, Zirkulationssteuerung. Hydraulischer Abgleich Heizkörper berechnet und durchgeführt. Steuerung: Standard Paradigma Spätere WW-Solaroption schnell durchführbar. Umbau: 2 Tage. Mit der durchführenden Firma waren alle(!) zufrieden: gerne auf Anfrage.	Ansicht alte Vaillant-Anlage Klick: neue Anlage [Fotos: db]

Besonderheiten

Extrem hoher Verbrauch in den letzten Jahren u.a. durch VGH Warmwasser-Bereiter.
Messwerterfassung installiert.
Tagesberichte als pdf im Zip zum Herunterladen.

Verbrauchsdaten aus der Planung vor dem Umbau
Klimakorrigierter Mittelwert vor Umbau: 141,8 kWh/(m²*a)
Klimakorrigierter Mittelwert nach Umbau: 70,7 kWh/(m²*a)
Errechnet für 2006 : 13500 kWh - erreicht 2006 : 13460 kWh.
==> Neue Heizungsanlage 02.2006.

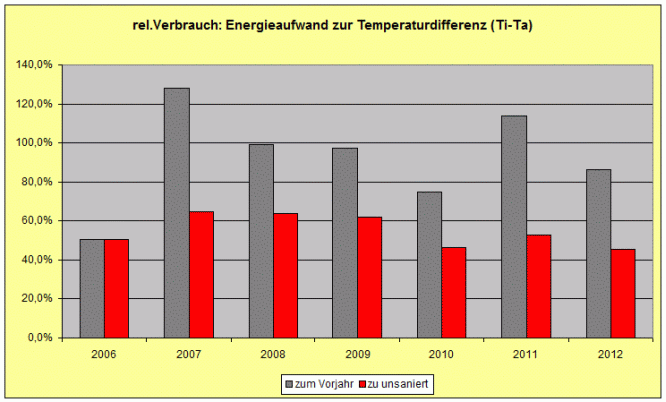

Gemessener und klimakorrigierter Verbrauch über 12 Jahre: 2000-2005 unsaniert = 100%, 2006-2012 nach HGT normalisiert (wobei die die HGT der Jahre 2011 & 2012 angenähert sind, weil die Messstation des DWD nach Orsbach ungezogen ist und sich damit die Grundlagen geändert haben.)

Weitere Verbesserungen nach 2006:
Winddichte und gedämmte Rollladenkästen am 29.05.2010.
Neue Fensterscheiben (u=1,1) am 01.06.2011.

Fazit:
Der Verbrauch hat sich nach dem Umbau auf ca. 46% des Verbrauchs bis 2005 eingependelt.
